Guía de Instalación del Chip DriveKey para Nintendo Wii
¿Cómo Funciona?
El chip Drivekey se coloca en el bus entre la tarjeta principal del Wii y el lector de DVD. Este ,de forma transparente, monitorea toda la data transmitida. Cuando un disco backup o copia de respaldo es introducido, el DriveKey emula un disco de juego original mediante la transmiciòn y parcheo de la data necesaria. DriveKey tiene completo control y puede leer completamente el medio DVD.
Siga los pasos con atención y tendrá su chip instalado en un menos de lo que imagina. Si no ve bien el detalle haga click sobre las imágenes para agrandarlas.
Para configurar el DriveKey debe localizar el Dip-Switch, que no es más que un mini interruptor, y posicionar los interruptores como indique la configuración dependiendo de que region sea la consola.
En la imagen se usa como ejemplo la region USA que comprende los Wii producidos para la venta específicamente en esta región, por lo general incluye tambien el resto de América.
En el caso de otras regiones o de consolas importadas de otras regiones se debe hacer el ajuste correspondiente según la tabla.
Despues de remover la cubierta de su Wii, siga los siguientes pasos para accesar la parte inferior del lector de DVD:
Paso 1: Con los sujetadores abiertos inserte el cable del Wii en el DriveKey del lado marcado "Wii"
Paso 2: Cierre el sujetador, asegurese que el cable este correctamente insertado.
Aisle el DriveKey, tape su Wii y Disfrute!
Pegue la calcomania de PVC incluida (o unas vueltas de cinta aislante) alrededor del DriveKey, para impedir que haga contacto con el chasis.
Una vez aislado puede pegar el DriveKey al chasis para que no se mueva.
Vuelva a poner el lector de DVD en su lugar, cuidando que las gomas de la base, donde van los tornillos, no se muevan de su lugar. Despues que todo esté conectado puede probar el Wii antes de cerrarlo encendiendo con el Wiimote y poniendo un disco copia en el wii. El chip debe encender una luz roja y azul al encender, luego solo queda encendida la luz azul y mientras esté leyendo parpadea.
Si todo funciona correctamente apague, desconecte y ponga la cubierta del Wii. Ahora podrá reproducir backups (copias) de sus juegos favoritos para Wii, al igual que juegos importados y originales! así de fácil!!!
Información Importante
- Quemando discos para Drivekey
- Agregando el cable JTAG para actualización
Otras cosas Útiles
- Lista de características
- Donde comprar el DriveKey Internacional
- Donde comprar el DriveKey Panamá
Incluyo tambien una guía de desarme del Wii. Pero en cuanto tenga con qué tomar fotos (o mejor aun video) completo el manual con mi propia guía en español, para que lo hagan de forma rápida, segura y sin complicaciones. Para agrandar el documento se le da click al boton en la aprte superior derecha que es para Full Screen, y para volver al blog se le da a la X.
How to Disassemble the Nintendo Wii
¿Cómo Funciona?
El chip Drivekey se coloca en el bus entre la tarjeta principal del Wii y el lector de DVD. Este ,de forma transparente, monitorea toda la data transmitida. Cuando un disco backup o copia de respaldo es introducido, el DriveKey emula un disco de juego original mediante la transmiciòn y parcheo de la data necesaria. DriveKey tiene completo control y puede leer completamente el medio DVD.
Siga los pasos con atención y tendrá su chip instalado en un menos de lo que imagina. Si no ve bien el detalle haga click sobre las imágenes para agrandarlas.
Para configurar el DriveKey debe localizar el Dip-Switch, que no es más que un mini interruptor, y posicionar los interruptores como indique la configuración dependiendo de que region sea la consola.En la imagen se usa como ejemplo la region USA que comprende los Wii producidos para la venta específicamente en esta región, por lo general incluye tambien el resto de América.
En el caso de otras regiones o de consolas importadas de otras regiones se debe hacer el ajuste correspondiente según la tabla.
Despues de remover la cubierta de su Wii, siga los siguientes pasos para accesar la parte inferior del lector de DVD:

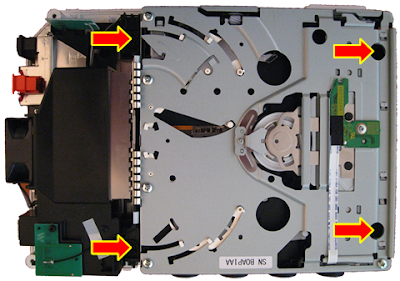

Paso 1: Remueva los 4 tornillos marcados en la foto
Paso 2: Levante el lector de DVD para exponer la parte inferior como se muestra en la foto.
El cable del lector de DVD debe removerse cuidadosamente como se indica:
Paso 1: Localice el conector en el lector de DVD
Paso 1: En el DriveKey identifique el lado marcado "DVD". Con los sujetadores abiertos inserte el cable suministrado en ambos conectores.
Paso 1: Con los sujetadores abiertos inserte el cable del Wii en el DriveKey del lado marcado "Wii"
Paso 2: Cierre el sujetador, asegurese que el cable este correctamente insertado.
Aisle el DriveKey, tape su Wii y Disfrute!Pegue la calcomania de PVC incluida (o unas vueltas de cinta aislante) alrededor del DriveKey, para impedir que haga contacto con el chasis.
Una vez aislado puede pegar el DriveKey al chasis para que no se mueva.
Vuelva a poner el lector de DVD en su lugar, cuidando que las gomas de la base, donde van los tornillos, no se muevan de su lugar. Despues que todo esté conectado puede probar el Wii antes de cerrarlo encendiendo con el Wiimote y poniendo un disco copia en el wii. El chip debe encender una luz roja y azul al encender, luego solo queda encendida la luz azul y mientras esté leyendo parpadea.
Si todo funciona correctamente apague, desconecte y ponga la cubierta del Wii. Ahora podrá reproducir backups (copias) de sus juegos favoritos para Wii, al igual que juegos importados y originales! así de fácil!!!
Información Importante
- Quemando discos para Drivekey
- Agregando el cable JTAG para actualización
Otras cosas Útiles
- Lista de características
- Donde comprar el DriveKey Internacional
- Donde comprar el DriveKey Panamá
Incluyo tambien una guía de desarme del Wii. Pero en cuanto tenga con qué tomar fotos (o mejor aun video) completo el manual con mi propia guía en español, para que lo hagan de forma rápida, segura y sin complicaciones. Para agrandar el documento se le da click al boton en la aprte superior derecha que es para Full Screen, y para volver al blog se le da a la X.
